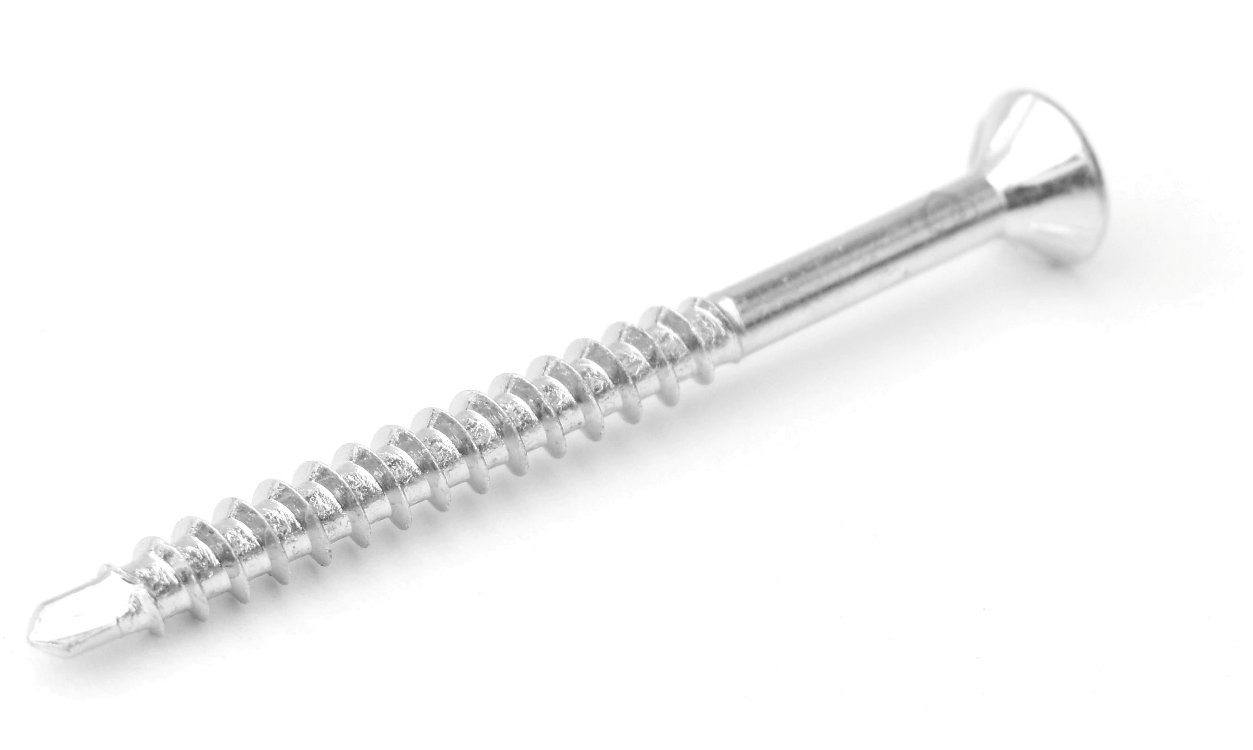

WKRĘTY ASSY PLUS 4.0x60 WÜRTH

Nr. Art. 017810460

Wkręt z gwintem częściowym, o zoptymalizowanej długości gwintu i stożkowych frezach kieszeniowych, do łączenia elementów bez szczelin, wiercenia wstępnego lub nadmiernego dokręcenia, szczególnie w przypadku konstrukcji szafek oraz różnych materiałów płyt, w tym również blisko krawędzi

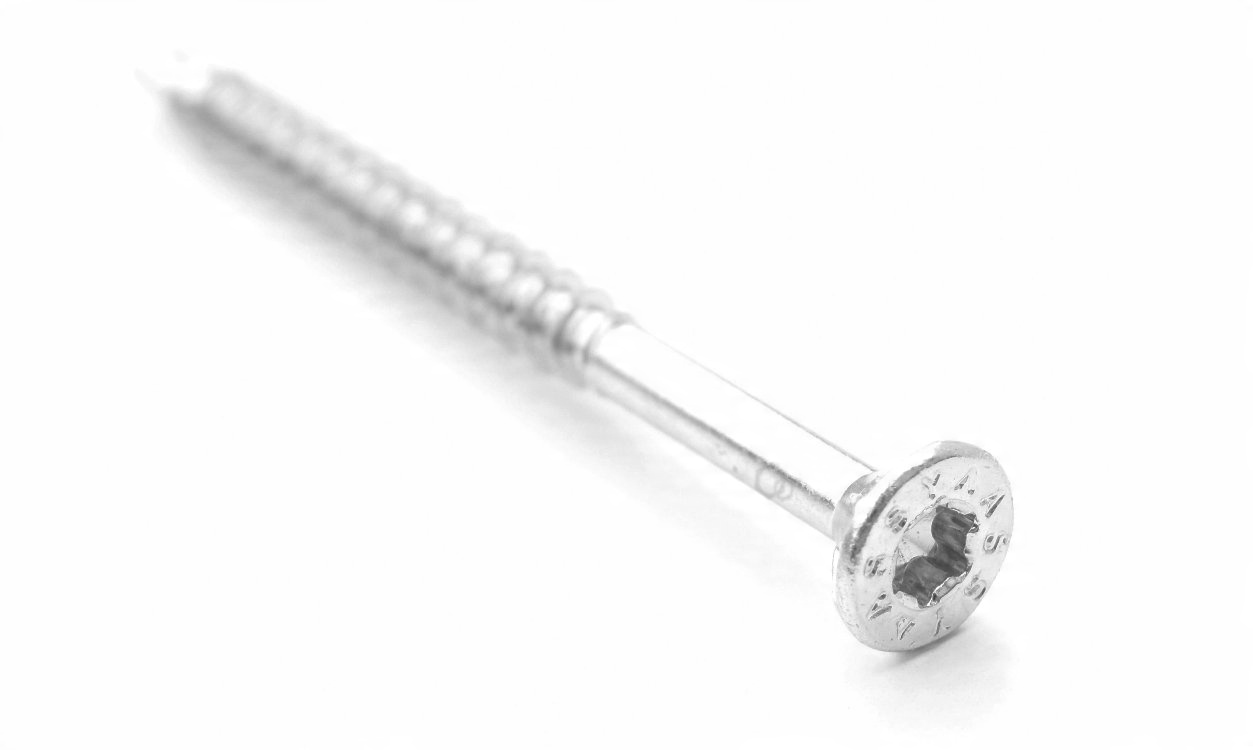

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki


• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki


• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów


• Kompatybilność z poprzednim napędem AW

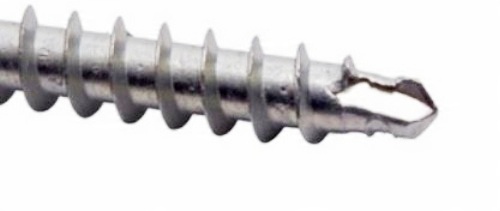

Precyzyjne pozycjonowanie i bardzo czyste wiercenie dzięki zaawansowanej, centrującej końcówce wiercącej

• Pozycjonowanie i wiercenie bez wiórów


• Maksymalna wydajność i precyzja wiercenia dzięki wiercącym krawędziom tnącym (podobnym do wierteł Forstnera)


• Precyzyjne pozycjonowanie na twardych powierzchniach bez poślizgu dzięki trzpieniowi centrującemu


• Szybkie wkręcanie dzięki delikatnemu rozpoczęciu gwintowania

Czyste pogłębianie w miękkim drewnie

• Łatwe zagłębianie łba wkrętu w drewnie dzięki zoptymalizowanym frezom kieszeniowym


• Brak wykruszeń w powlekanych płytach wiórowych dzięki poprawie efektu frezowania i większej liczbie frezów kieszeniowych do ∅ 4,5 mm


• Doskonałe dopasowanie głowicy 90° do elementów mocujących z metalowymi pogłębieniami

Maksymalna niezawodność połączenia gwintowego dzięki asymetrycznemu, pojedynczemu gwintowi

• Optymalne dopasowanie końcówki wiercącej i geometrii gwintu


• Doskonałe zakotwiczenie w drewnie dzięki asymetrycznemu układowi zwojów gwintu

Uwaga

• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. Do zastosowań na zewnątrz oraz w pomieszczeniach o stałej wysokiej wilgotności należy używać wkrętów ze stali nierdzewnej ASSYplus 4


• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Do wymiarowania wkrętów ASSY o średnicy od 5 mm należy używać oprogramowania do konstrukcji drewnianych Würth


• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA).

Średnica znamionowa (d) 4 mm

Długość (l) 60 mm

Długość gwintu (lg) (lg) 36 mm

Długość gwintu z wiertłem (b) (b) 39,5 mm

Typ łba CSK

Szczegóły łba Frezowane kieszenie

Średnica łba (dh) 7,8 mm

Wysokość łba (k) 2,5 mm

Końcówka wewnętrzna RW20

Rodzaj gwintu HOGWD

Rodzaj gwintu

Częściowy gwint

Konstrukcja Z wałem

Format gwintu Gwint pojedynczy

Średnica rdzenia 2,5 mm

Kształt końcówki Ostrze samowiercące

Materiał Stal hartowana

Powłoka Cynkowana, biała

Maks. kąt wkręcania 90 Stopnie

Min. kąt wkręcania 0 Stopnie

Przeznaczone do użytku na podłożu

Sklejka

Drewno

Produkt drewnopochodny

Drewno twarde

LVL

Drewno miękkie

Drewno konstrukcyjne (KVH)

Zakres stosowania

Złączka wewnętrzna

Korpus

Konstrukcja magazynowa

Konstrukcja stojaka wystawowego

Meble

Dopuszczenie ETA-11/0190

Masa produktu (jednej sztuki) 3,100 g

Spełnia wymogi RoHS Tak

Obszar zastosowania

Do łączenia dwóch płyt bez szczeliny montażowej

Z gwintem wydłużonym w stosunku do standardowej konstrukcji, łączenie płyt bez szczeliny montażowej nawet przy czołowych mocowaniach skręcanych bez nadmiernego zagłębiania łba stożkowego.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości cynkowane zabezpieczenie powierzchni, pasywowane na niebiesko, bezchromowe(VI), grubość warstwy do ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µm


• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08


• W przypadku śrub od ∅ 4,5 mm z ocynkowaniem o grubości 8 µm z pasywacją Cr(III) wymagania klasyfikacji T2/C2 są spełnione zgodnie z normą prEN 14592:2017 (D)

ATESTY:

• Europejska Aprobata Techniczna ETA 11/0190
