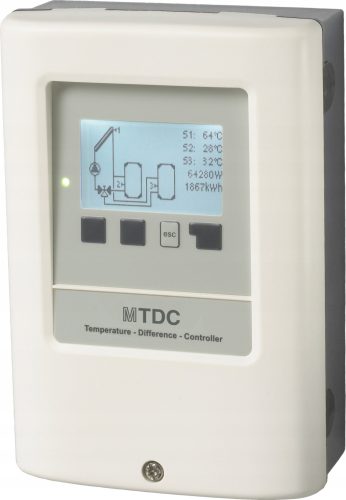

MTDC solarni regulator - ZA STARE TIP ČRPALKE.

Sterownik solarny MTDC - DO POMP STAREGO TYPU. BRAK MOŻLIWOŚCI STEROWNIA SYGNAŁEM PWM !

Regulator różnicowo-temperaturowy MTDC - WYŁĄCZNIE DO POMP STAREGO TYPU ! BRAK MOŻLIWOŚCI STEROWNIA POMP ELEKTRONICZNYCH SYGNAŁEM PWM ! PODŁĄCZENIE STEROWNIKA DO POMPY ELEKTRONICZEJ GROZI USZKODZENIEM !

Sterownik obsługuje dwa typy kolektorów słonecznych: próżniowe oraz płaskie. Sterownik ma zastosowanie w różnych wariantach hydraulicznych – do regulatora mogą zostać podłączone w zależności od potrzeb dwa zestawy składające się maksymalnie z 10 kolektorów łącznie i/lub 1-2 zasobniki albo basen. Dodatkowo istnieje możliwość swobodnego wykorzystania wolnego wyjścia przekaźnikowego.

W menu dostępnych jest kilka opcji. Oprócz podstawowych, takich jak odczyt i analiza, sterownik umożliwia m.in. ustawić program regulacji obrotów pomp i priorytet obiegu, zabezpieczyć instalację przed przegrzaniem, a także schłodzić czy wypłukać ją. Aktualne pomiary wyświetlane są na regulatorze w dwóch trybach do wyboru: tekstowym z pomocnymi opisami oraz graficznym. Ponadto regulator MTDC pozwala analizować statystyki pod kątem ilości ciepła i godzin pracy systemu, dzięki pamięci długoterminowej. W opcjach dostępna jest także pamięć błędów zawierająca datę oraz ich opis.

Podczas pierwszego uruchomienia regulatora MTDC asystent konfiguracji pomaga ustawić wymagane opcje zgodnie z zalecaną kolejnością.

Zdefiniowane warianty hydrauliczne w MTDC:

Istnieje możliwość podłączenia sterownika MTDC do 25 bazowych układów solarnych o zróżnicowanej wielkości i skomplikowaniu. Przykładowe warianty:

• solar z zasobnikiem


• kocioł (kominek) na paliwo stałe z zasobnikiem


• solar 2 zasobniki 2 pompy


• solar z dwoma zasobnikami ładowanymi szeregowo - 2 pompy


• solar zasobnikiem i przepływowym podgrzewaczem c.w.u.


• solar z basenem kąpielowym


• solar z zasobnikiem i kominkiem


• solar z zasobnikiem i basenem


• solar z basenem i wymiennikiem basenowym


• solar z zasobnikiem system chłodzenia


• solar z zasobnikiem c.w.u chłodzenie przez c.o.


• solar z zasobnikiem c.w.u chłodzenie szeregowe


• termostat


• zawór regulujący


• uniwersalny regulator ΔT

Sterownik solarny MTDC – dane techniczne

• czytelny, podświetlany wyświetlacz o rozdzielczości 128×64 piksele;


• 4 duże przyciski;


• klasa szczelności IP 40;


• wymiary: 163 x 110 x 51 mm;


• zegar czasu rzeczywistego z podtrzymaniem bateryjnym do 24 godzin;


• menu w języku polskim (do wyboru także inne wersje językowe);


• obudowa wykonana z trwałego i estetycznego tworzywa


• kilka opcji montażu: naścienny, w tablicy sterowniczej lub przy grupie pompowej.

Podłączenia:

• 3 wejścia do czujników temperatury, w tym czujnik obiegu solarnego oraz czujnik CWU;


• 2 wyjścia -  przekaźnik mechaniczny i elektroniczny (włącz / wyłącz)


• WYŁĄCZNIE DO POMP STAREGO TYPU !


•
  BRAK MOŻLIWOŚCI STEROWNIA POMP ELEKTRONICZNYCH SYGNAŁEM PWM !


• PODŁĄCZENIE STEROWNIKA DO POMPY ELEKTRONICZEJ GROZI JEJ USZKODZENIEM !

Instalacja i montaż

Sterownik można zamontować na ścianie lub zintegrować z grupą pompową, a dzięki kompaktowej i estetycznej obudowie, STDC jest dyskretny. W instrukcji instalacji i obsługi zostały przedstawione schematy połączenia elektrycznego, analogicznie do zdefiniowanych wariantów hydraulicznych.

Zestaw zwiera:

Sterownik solarny MTDC, 3 czujniki PT1000, system mocujący, zapasowy bezpiecznik, instrukcję użytkowania.

INSTRUKCJE OBSŁUGI  MTDC (link):
