Krmilnik Afriso 1534310

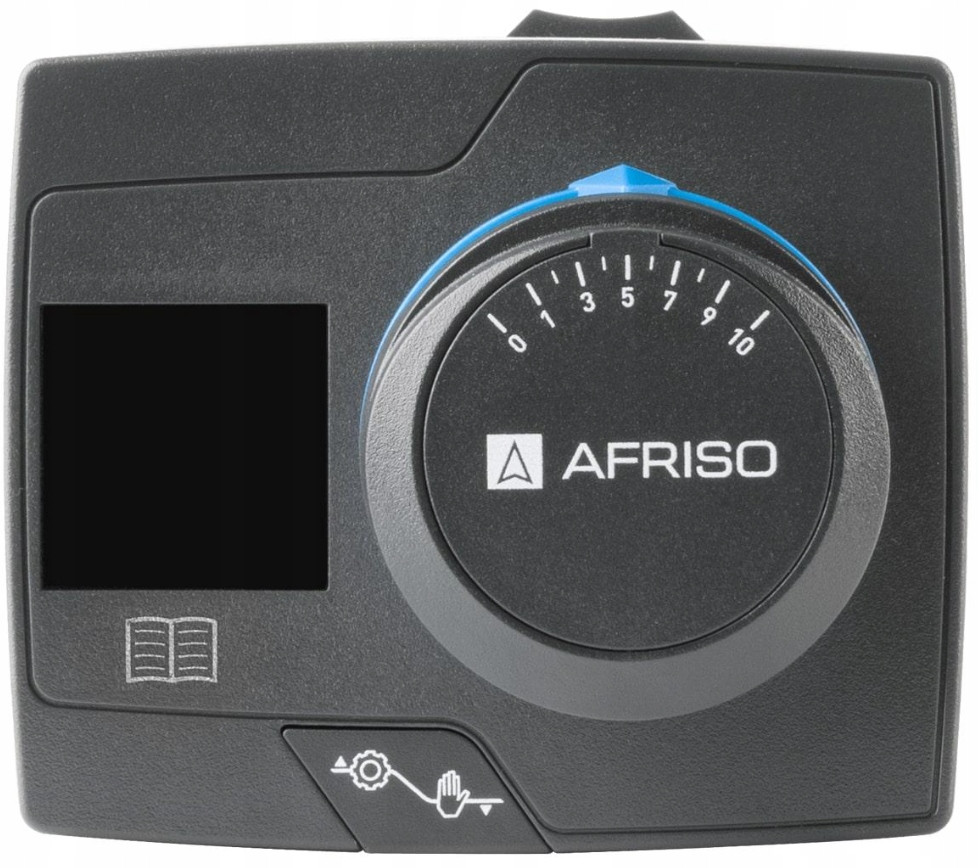

SIŁOWNIK REGULATOR STAŁOTEMPERATUROWY AFRISO ACT 343 PRO CLICK Z CZUJNIKIEM 230V AFRISO 1534310

Regulator stałotemperaturowy ACT 343 ProClick jest regulatorem stosowanym w instalacjach celem utrzymania stałej temperatury medium za obrotowym zaworem mieszającym.

Może być stosowany zarówno na zaworach 3- jak i 4-drogowych. Szeroki zakres regulacji temperatury (10÷90°C) w połączeniu z czytelnym kolorowym wyświetlaczem pozwoli zautomatyzować oraz kontrolować pracę instalacji.

Na wyposażeniu każdego z regulatorów ACT ProClick znajduje się czujnik temperatury medium za zaworem (1 m) oraz przewód elektryczny zakończony wtyczką (2 m).

Wszelkie zmiany ustawień wprowadza się za pomocą przycisków zlokalizowanych pod pokrętłem.

Parametry techniczne:

•
  napięcie zasilania: 230 V AC
•
  czas obrotu o 90°: 120 sekund
•
  moment obrotowy: 6 Nm
•
  zakres regulacji temperatury: 10 ÷ 90°C
•
  Czujnik zaworu: TAK
•
  Sterowanie pompą obiegową: NIE
•
  Czujnik źródła ciepła/chłodu: NIE

A - Dźwignia mechanizmu ProClick

B - Kolorowy wyświetlacz

C - Przycisk POMOC

D - Przyciski sterujące

E - Pokrętło

F- Dwustronna skala

G - Wgrany konfigurator

H - Przełącznie trybu ręczny/automatyczny

WYMIARY:

Przykładowy schemat aplikacyjny z zaworem mieszającym zamontowany na zasilaniu w celu utrzymania zadanej temperatury.

Przykładowy schemat aplikacyjny z zaworem mieszającym zamontowany na powrocie do źródła ciepła w celu zabezpieczenia kotła przed korozją niskotemperaturową.

Przykładowy schemat aplikacyjny z zaworem mieszającym 4-drogowym w celu ochrony kotła przed korozją niskotemperaturową
