OPIS

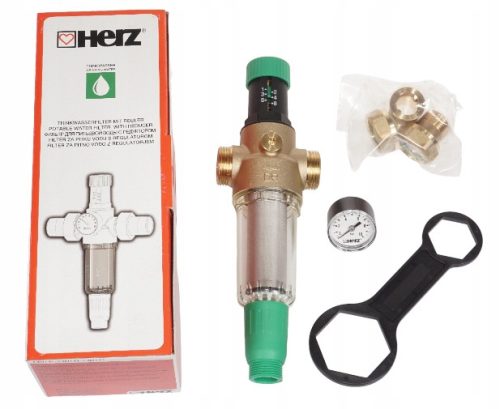

REDUKTOR CIŚNIENIA Z FILTREM

HERZ 2 3011 02 DN20 3/4

Reduktor ciśnienia z filtrem chroni instalacje wody pitnej przed nadmiernym ciśnieniem (zmniejsza ciśnienie wejściowe do poziomu roboczego). Ciśnienie wylotowe jest regulowane i nie zmienia się wraz ze zmianami ciśnienia wejściowego. Regulacja odbywa się poprzez obrót zielonego pokrętła. Obracanie pokrętła w kierunku zgodnym z ruchem wskazówek zegara zwiększa ciśnienie wylotowe.

Materiał i konstrukcja

• Korpus: mosiądz kuty zgodnie z EN 12165; CW626N



• Uszczelnienia: EPDM



• Membrana: EPDM



• Filtr siatkowy: stal nierdzewna



• Dolny kołpak: PA12, przezroczysty (GRILAMID TR90)



• Zawór spustowy: PA6 + 30GF



• Uchwyt siatki: POM (HOSTAFORM C9021)



• Sprężyna: stal sprężynowa



• Prowadnica sprężyny: stal nierdzewna



• Pokrętło: PA 6.6, zielone


Parametry techniczne

•
  Perforacja siatki: 80-100 μm


•
  Medium: woda pitna


•
  Maksymalne ciśnienie wlotowe: 16 bar


•
  Zakres ciśnienia wylotowego: 1,5 - 6 bar


•
  Ustawienie fabryczne: 3 bar


•
  Skala manometru: 0-10 bar


•
  Temperatura maksymalna: 40 °C


•
  Norma: EN 1567


•
  Przyłącze manometru: 1/4 "F (ISO 228-1)


•
  Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i ISO228

Wymiary:

DN: 20

PN: 16bar

G: 3/4GZ

G1: 3/4GZ

L: 155mm

L1: 84mm

B: 67mm

H: 98mm

H1: 180mm

Sw: 37mm
