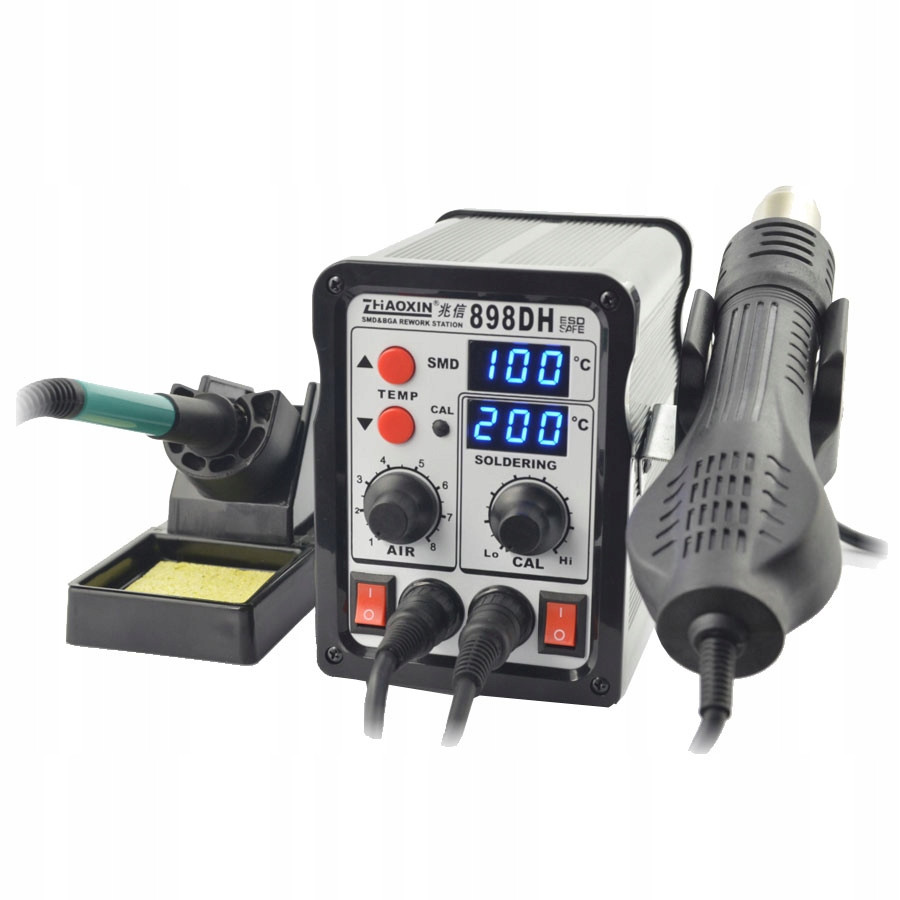

Stacja lutownicza produkcji Zhaoxin model 898DH jest to urządzenie typu 2w1: standardowa stacja lutownicza kolbowa do lutowania elementów grotem ,oraz dodatkowa stacja typu HOT-AIR na gorące powietrze do montażu i demontażu elementów SMD. W chwili obecnej stacja lutownicza kolbowa, oraz lutownica na gorące powietrze jest niezbędna nawet przy pracach amatorskich (idealna do elementów SMD). Dzięki uniwersalnej konstrukcji nadaje się idealnie zarówno dla początkujących elektroników hobbystów, a także dla profesjonalnych serwisów RTV/AGD zajmujących się naprawą urządzeń elektronicznych. Model 898DH posiada kolbę lutowniczą o większej mocy, oraz wyświetlacze cyfrowe LED w atrakcyjnym niebieskim kolorze (w porównaniu z 898D). Stacja posiada zabezpieczenie ESD Safe (zabezpieczenie przed uszkodzeniami układów CMOS przez ładunek elektrostatyczny).
Dzięki kompaktowym wymiarom zajmuje mało miejsca na biurku, a cicha praca dmuchawy w HOT-AIR sprawa że jest idealną stacją do pracy nawet w domowym warsztacie.
Stacja lutownicza (kolbowa) jest wyposażona w cyfrowy wyświetlacz temperatury. Za pomocą potencjometru dokonuje się płynnej regulacji temperatury z rozdzielczością 1°C. W momencie regulacji temperatury za pomocą potencjometru na cyfrowym wyświetlaczu LED wskazywane jest ustawiona wartość temperatury. Po ok. 1 sekundzie wyświetlacz przełącza się w tryb odczytu temperatury z grota. Na wyświetlaczu widoczny jest narost temperatury. Po osiągnięciu zadanej wcześniej wartości temperatury stacja za pomocą buzzera - akustycznie (piknięcie). Potem temperatura jest stabilizowana nad czym czuwa mikroprocesor sterujący pracą stacji 898DH Zhaoxin.
Charakterystyka stacji lutownicze 898DH (sekcja lutownicy kolbowej - grotowej):
Stacja 898DH produkcji Zhaoxin posiada płynną regulację temperatury z jej stabilizacją
Dlaczego ważna jest stabilizacja temperatury?
Oczywiście najprościej można odpowiedzieć pisząc: aby temperatura była stabilna :)
W najtańszych modelach stacji lutowniczych możliwa jest tylko regulacja temperatury bez jej stabilizacji. Inżynier na etapie projektowania takiej stacji wyznaczył charakterystykę grzałki np. dla wartości prądu:
i w dużym przybliżeniu można stwierdzić że gdy kolba jest nieużywana temperatury te są w miarę utrzymywane.
Ale uwaga!!!
Rozpatrzmy przypadek że w stacji bez stabilizacji temperatury ustawiamy wartość temperatury na 220°C. Więc stacja zasila kolbę prądem „zaprojektowanym” przez inżyniera czyli 1,0A.
przypadek 1: wkładamy teraz kolbę do wielkiej kostki lodu – stacja nadal zasila kolbę prądem 1,0A (bo nie ma sprzężenia zwrotnego pomiędzy temperatura na grocie, a elementem sterującym w stacji lutowniczej).
przypadek 2: wkładamy kolbę do pieca hutniczego gdzie temperatura wynosi ponad 1000°C. A nasza stacja zasila kolbę nadal prądem 1,0A
Oczywiście opisane dwa powyższe przypadki są przesadzone, ale mają na celu wyjaśnienie potrzeby stabilizacji temperatury na grocie. W praktyce oznacza to że w przypadku nieużywania stacji stabilizowana jest zadana temperatura. W przypadku większego odbioru ciepła (czyli przy lutowaniu większych elementów lub płytek drukowanych wielowarstwowych, poligonów masy) kolba zasilana jest większym prądem w celu stabilizacji temperatury. Stacje lutownicze – kolby bez czujnika temperatury – termopary nie mają takiej możliwości, ponieważ do elementu sterującego nie dociera żadna informacja (sygnał elektryczny) o aktualnej temperaturze na grocie lub grzałce.
stacja 936AH produkcji Zhaoxin posiada płynną regulację temperatury z jej stabilizacją
uwaga na inne modele stacji lutowniczych 936 innych producentów które wcale nie muszą mieć funkcji stabilizacji temperatury!
Stacja na gorące powietrze HOT-AIR:
Wentylator znajdujący się w kolbie jest napędzany silnikiem bez-szczotkowym (dużo wyższa trwałość i niezawodność, oraz cicha praca, małe wibracje). Dzięki temu że wentylator znajduje się w kolbie doprowadzany jest do nie tylko elastyczny przewód elektryczny, a nie sztywny przewód gumowy jak ma to miejsce w przypadku stacji Hot-air z kompresorem.
Stacja jest wyposażona w czujnik indukcyjny – w przypadku odłożenia kolby do uchwytu Hot-air lutownica przechodzi w stan czuwania (stand-by), grzałka jest wyłączana. Takie rozwiązanie dodatkowo przedłuża żywotność elementu grzejnego. Po ponownym zdjęciu kolby z podstawki stacja automatycznie wraca do wcześniej ustawionych wartości przepływu powietrza i temperatury.
W zestawie ze stacją lutowniczą 898DH znajdują się 3 dysze fi proste o śrdnicach wylotu 11,2mm 7,5mm 4,5mm:
Korzystając z dysz z zestawu praktycznie rzecz biorąc mamy możliwość lutowania wszystkich typów obudów elektronicznych SMD - odpowiednio manewrując kolbą. Przykładowo: mamy do wylutowania kwadratową obudowę typu PLCC lub TQFP. Strumieniem powietrza (kolbą z gorącym powietrzem) „jeździmy” na około wokół obudowy. Po pewnej chwili stop cyny pomiędzy płytką drukowaną PCB, a wyprowadzeniami układu scalonego jest płynny. W tym momencie za pomocą pęsety możemy podnieść układ scalony z płytki i już gotowe. Układ został wylutowany. I nie potrzebna nam była żadna specjalistyczna dysza.
Zestaw zawiera:
