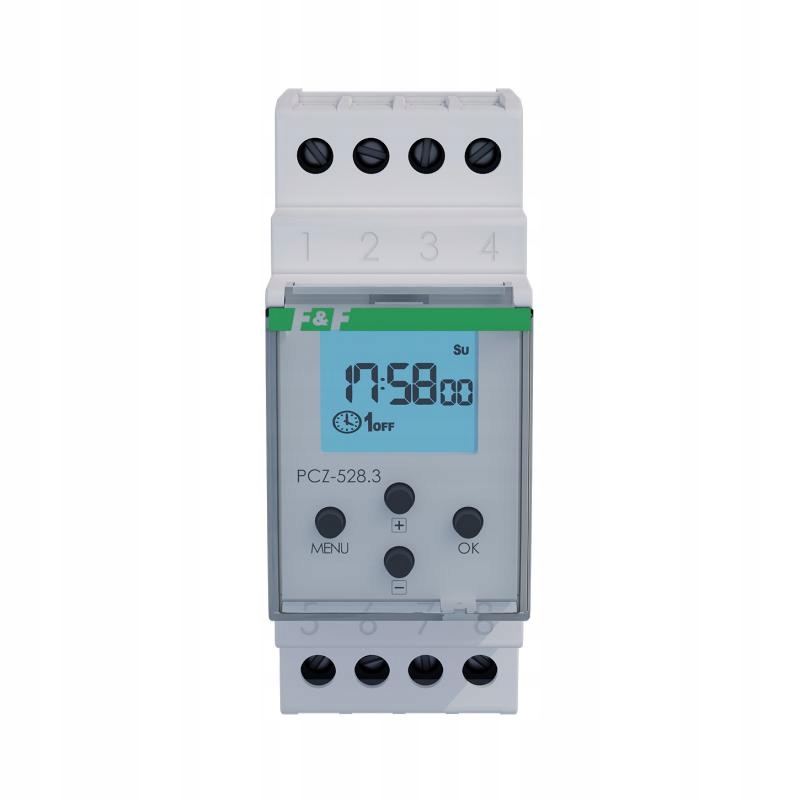

F&F, Uniwersalny zegar programowalny PCZ-528

•
  Typ: uniwersalny


•
  Napięcie zasilania: 24÷264 V AC/DC


•
  Element wykonawczy: przekaźnik


•
  Maksymalny prąd obciążenia: 16 A


•
  Konfiguracja styków: 1 × NO/NC


•
  Separacja styku: TAK


•
  Czas podtrzymania pracy zegara: 6 lat


•
  Typ baterii: 2032 (litowa)


•
  Dokładność wskazań zegara: 1 s


•
  Błąd czasu: ±1 s / 24 h


•
  Czas podtrzymania pracy wyświetlacza: brak


•
  Przyłącze: zaciski śrubowe 4,0 mm²


•
  Moment dokręcający: 0,5 Nm


•
  Pobór mocy: 1,5 W


•
  Temperatura pracy: -20÷50°C


•
  Wymiary: 2 moduły (35 mm)


•
  Montaż: na szynie 35 mm


•
  Stopień ochrony: IP20

Opis produktu

Zegar sterujący PCZ-528.3 jest uniwersalnym zegarem programowalnym łączącym w sobie cechy zegara astronomicznego, tygodniowego oraz rocznego.

NOWA FUNKCJA W ZEGARZE serii 3

Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.

Działanie

Sterownik zegara PCZ-528.3 może pracować w jednym z trzech trybów pracy:

» Tryb automatyczny

Praca w trybie automatycznym polega na automatycznym przetwarzaniu wszystkich zapisanych w pamięci sterownika programów.

» Tryb półautomatyczny

Tryb półautomatyczny oznacza chwilowe przerwanie pracy w trybie automatycznym i możliwość ręcznego przełączenia styku przekaźnika w przeciwne położenie. Praca zegara w trybie półautomatycznym sygnalizowana jest mruganiem tarczy zegara na wyświetlaczu sterownika. Praca w trybie półautomatycznym zostaje przerwana w momencie aktywacji kolejnego programu pracy, po czym sterownik wraca do pracy w trybie automatycznym.

» Tryb ręczny

W trybie ręcznym ignorowana jest lista programów zapisanych w pamięci sterownika, a włączanie/wyłączanie realizowane jest ręcznie przez użytkownika. W trybie ręcznym stan przekaźnika można zmieniać naciskając krótko przycisk +/– na elewacji sterownika lub przycisk zewnętrzny podłączony do wejścia sterującego zegara.

Funkcje zegara

• 256 programów załączania/wyłączania przekaźnika;


• Każdy z programów może być wykonywany w jednym z siedmiu, zdefiniowanych w cyklu rocznym, przedziałów dat;


• Możliwość wprowadzenia do 32 dni świątecznych i wybrania które z programów wykonywane będą w święta;


• Dla każdego z programów pracy można niezależnie ustalić, czy program wykonywany będzie w cyklu godzinowym (stała godzina i minuta), czy w cyklu astronomicznym (powiązanym z położeniem słońca względem horyzontu);


• W każdym z programów astronomicznych można ustawić niezależnie przesunięcie załączenia/wyłączenia względem wybranego punktu astronomicznego (np. włącz godzinę przed zachodem słońca, wyłącz dwie godziny po zmierzchu);


• Dla każdego z programów można wybrać swobodnie w jakie dni tygodnia będzie on wykonywany;


• Możliwość programowania zegara przy pomocy bezpłatnej aplikacji mobilnej PCZ Konfigurator przy wykorzystaniu mechanizmu komunikacji radiowej bliskiego zasięgu NFC*;


• Możliwość zabezpieczenia nastaw zegara za pomocą kodu PIN;


• Zaawansowany licznik czasu pracy umożliwiający pomiar czasu załączenia odbiornika:


• w bieżącym dniu i miesiącu;


• miesięcznie, z ostatnich 12-tu miesięcy;


• całkowity od moment u pierwszego uruchomienia zegara.


• Pomocniczy, kasowalny, licznik czasu pracy;


• Możliwość ograniczenia sumarycznego czasu załączenia odbiornika (maksymalnie do 99999 godzin);


• Wejście sterujące umożliwiające podłączenie zewnętrznego przycisku;


• Podświetlany wyświetlacz LCD z możliwością regulacji poziomu jasności i kontrastu;


• Wymienna bateria typu 2032 podtrzymująca pracę zegara przy braku zasilania**.

* Do zdalnego programowania niezbędny jest telefon z systemem Android, z wbudowaną obsługą komunikacji NFC i zainstalowaną darmową aplikacją PCZ Konfigurator (do pobrania ze sklepu Google Play). Zasięg komunikacji NFC ograniczony jest do kilku centymetrów, w związku z tym do przekazania konfiguracji z aplikacji do zegara wymagane jest bezpośrednie

przyłożenie telefonu do zegara.

** W przypadku braku zasilania wewnętrzna bateria podtrzymuje wyłącznie pracę wewnętrznego zegara w taki sposób, aby nie nastąpiła utrata bieżącego czasu i daty. Przy braku zasilania wszystkie zewnętrzne funkcje zegara, takie jak: wyświetlacz, czy przekaźnik – pozostają wyłączone.

PCZ Konfigurator

• komunikacja bezprzewodowa NFC


• możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.


• przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)


• odczytywanie i zapisywanie konfiguracji do sterownika


• szybkie programowanie wielu sterowników za pomocą jednej konfiguracji


• odczytywanie i zapisywanie konfiguracji do pliku


• udostępnianie konfiguracji poprzez e-mail, bluetooth, dyski sieciowe …


• jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw


• automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację


• ustawienie czasu i daty na podstawie zegarka w telefonie
