WIDEODOMOFON "EURA" VDP-45A3 ALPHA

Z DODATKOWYM MONITOREM "EURA" VDA-45A3

⭐ zwalnianie elektrozaczepu przy furtce

⭐ 16 melodii dzwonka do wyboru

⭐ regulacja parametrów obrazu

⭐ kaseta z daszkiem odporna na czynniki atmosferyczne

⭐ oświetlenie otoczenia kamery

⭐ zasilacz sieciowy VZA-63A3 w zestawie

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony marki "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

MONITOR "EURA" VDA-45A3

Głośnomówiący monitor wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad nimi użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik - zmienić jej głośność.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC



• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR



• Ilość przewodów łączących: 4



• Ilość obsługiwanych lokali: 1



• Ilość obsługiwanych wyjść: 1



• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W



• Wielkość ekranu monitora: 7”



• Typ ekranu: Kolor TFT-LCD



• Rozdzielczość ekranu: 800 × 480 pikseli



• Ilość melodii gongu: 16



• Głośnomówiący: Tak



• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC



• Wymiary monitora (W x SZ x G): 141 x 209 x 19 mm



• Waga netto monitora: 400 g

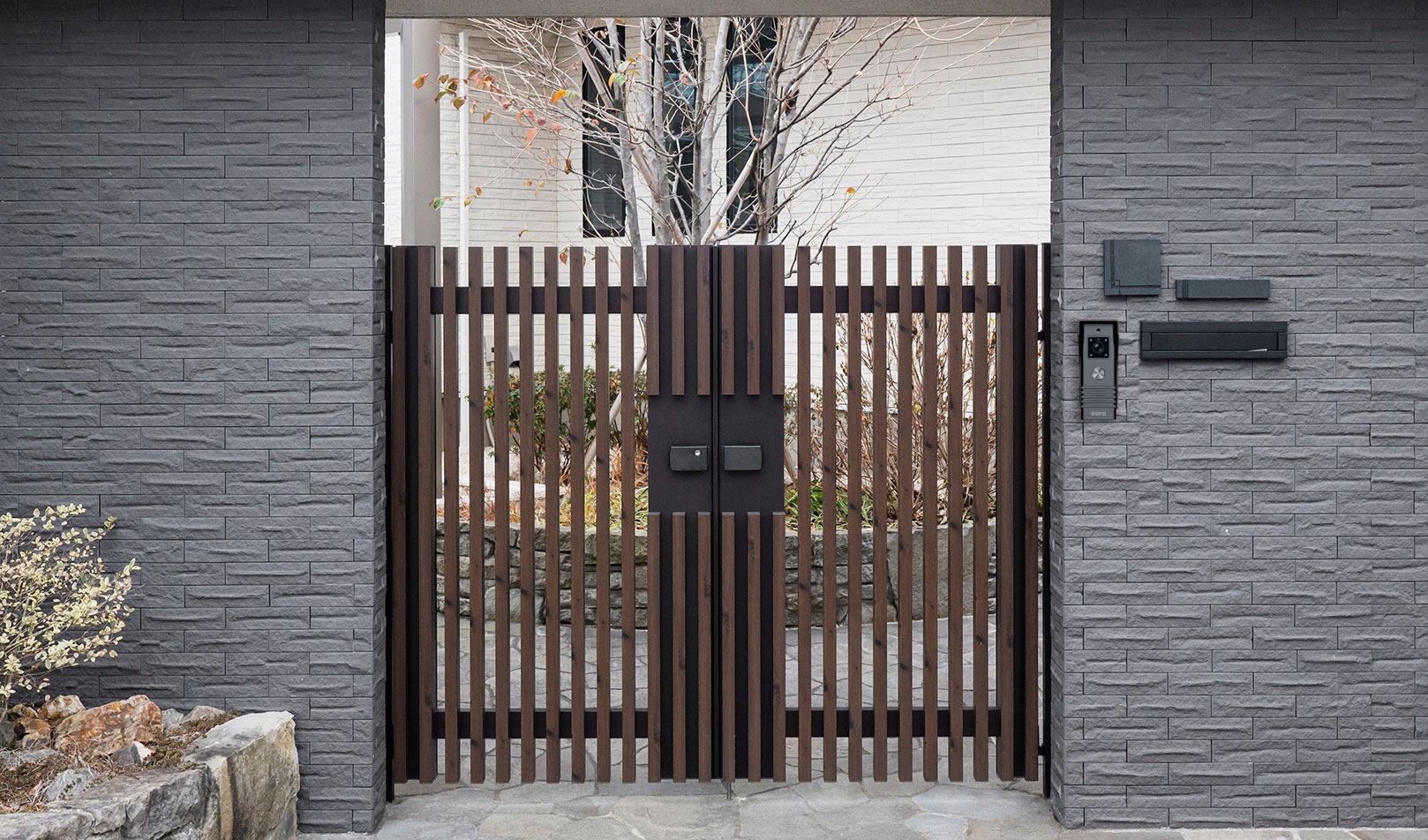

KASETA ZEWNĘTRZNA "EURA" VDA-78A3

Wyposażona w daszek ochronny kaseta zewnętrzna, o współczynniku ochrony IP44 umożliwia prawidłową pracę wideodomofonu nawet w trudnych warunkach atmosferycznych. Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 4 diodom LED umożliwiającym podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

SPECYFIKACJA TECHNICZNA

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC



• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W



• Rozdzielczość obrazu: 700 TVL



• Kąt widzenia kamery w poziomie: 50º



• Typ przetwornika kamery: Kolor CMOS 1/4''



• Czas aktywacji rygla: 3 ~ 5 s



• Materiał obudowy: Tworzywo sztuczne



• Sposób montażu kasety zewn.: Natynkowy



• Oświetlenie nocne: 4 diody LED - światło białe



• Daszek ochronny: Tak



• Współczynnik ochrony: IP44



• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC



• Wymiary kasety zewn. (W x SZ x G): 127 x 51 x 47 mm



• Waga netto kasety: 185 g


SCHEMAT PODŁĄCZENIOWY

LEGENDA:

• A. Zasilacz DC 12V (do 15m 1A, powyżej 15 m wymagane jest zastosowanie mocniejszego zasilacza)


• B. Kaseta zewnętrzna


• C. Elektrozaczep (rygiel elektromagnetyczny)


• D. Monitor


• E. Zasilacz DC 12V


• F. Monitor

Uwaga: W przypadku posiadania instalacji elektrycznej, w której przewody przekraczają 15 m zalecana jest wymiana zasilacza na jeden wspólny o mocy nie mniejszej niż 4,5A)

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2


• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zasilacz powinien posiadać opcję regulacji natężenia prądu i charakteryzować się mocą nie mniejszą niż 4,5A.

5. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
