ZESTAW DOMOFONOWY JEDNORODZINNY

MODEL: ORNO OR-DOM-AT-929/W

✅ FUNKCJA OTWIERANIA FURTKI I BRAMY

✅ PANEL ZEWNĘTRZNY WYPOSAŻONY W PODŚWIETLANY PRZYCISK + CZYTNIK BRELOKÓW I  KART ZBLIŻENIOWYCH

✅ PŁYNNA REGULACJA GŁOŚNOŚCI DZWONKA

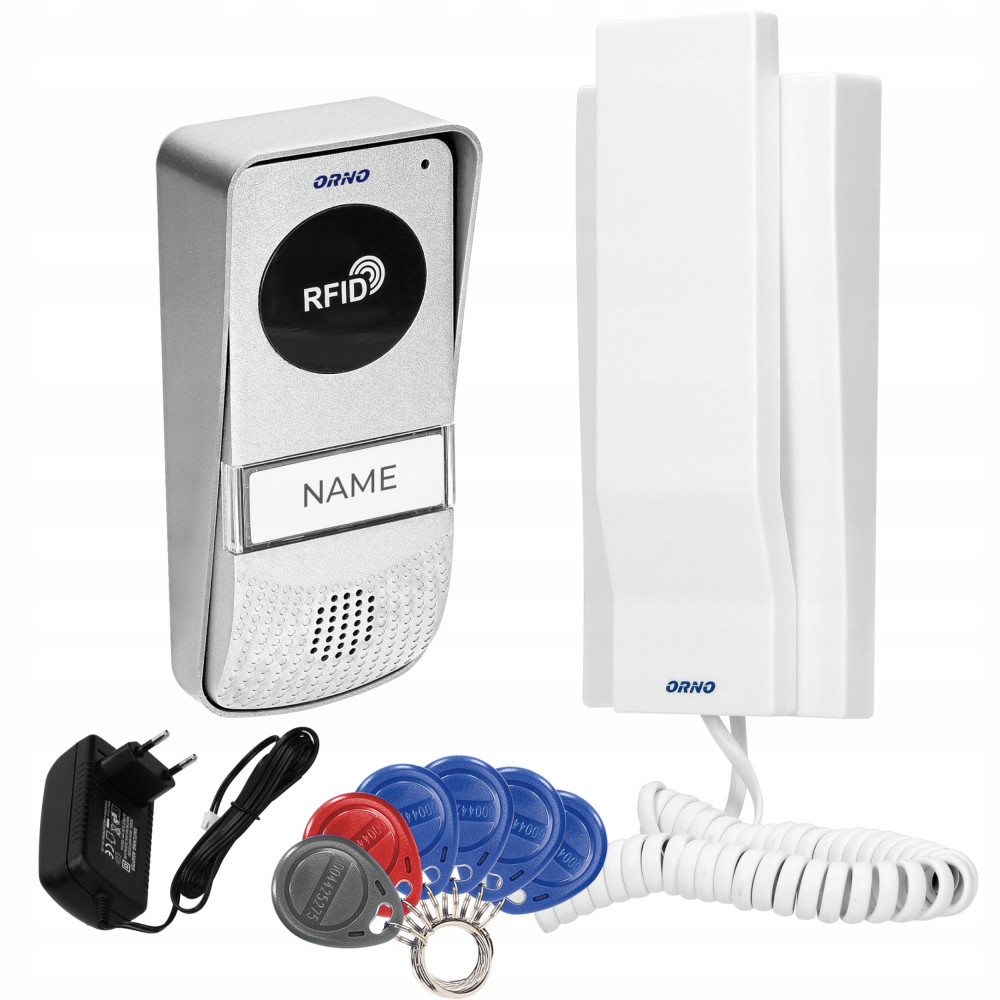

ZESTAW ZAWIERA:

• UNIFON - 1 sztuka


• PANEL ZEWNĘTRZNY - 1 sztuka


• DASZEK DO PANELU ZEWNĘTRZNEGO


• BRELOKI - 6 sztuk


• ZASILACZ WTYCZKOWY - 1 sztuka


• AKCESORIA MONTAŻOWE


• WTYCZKI DO PODŁĄCZENIA SŁUCHAWKI


• INSTRUKCJA OBSŁUGI W JĘZYKU POLSKIM


• ORYGINALNE OPAKOWANIE


• KARTA GWARANCYJNA

NOWOCZESNY I FUNKCJONALNY:

Zestaw domofonowy jednorodzinny MIZAR, przeznaczony do montażu natynkowego w budynkach jednorodzinnych, firmach, szkołach, przedszkolach, szpitalach, etc.

Umożliwia zdalne prowadzenie rozmowy pomiędzy panelem zewnętrznym, a unifonem oraz bezpośrednie sterowanie ryglem elektromagnetycznym i bramą.

Panel zewnętrzny posiada daszek ochronny. Urządzenie posiada czytnik breloków zbliżeniowych, który umożliwia łatwe otwieranie elektrozaczepu, regulację głośności oraz funkcję interkomu.

Zestaw otwiera furtkę, ELEKTROZACZEP nie wymaga dodatkowego zasilania przy zastosowaniu elektrozaczepu o o napięciu zasilania 12VDC i poborze prądu max. 500 mA.

INTERKOM:

Rozbudowując zestaw o dodatkową słuchawkę możesz pomiędzy słuchawkami prowadzić rozmowy.

REGULACJA GŁOŚNOŚCI:

Urządzenie posiada płynną regulację głośności dzwonka.

UNIFON:

• Płynna regulacja głośności dzwonka


•
  Ilość dźwięków dzwonka: 1


• Funkcja Interkomu


•
  Kolor unifonu: biały


•
  Zasilanie: 13,5V DC / 1500 mA


•
  Pobór prądu: <0.3W (czuwanie), <7.5W (praca)


•
  Wymiary unifonu (szer./wys./gł. [mm]): 83 / 180 / 41

UWAGA: ZESTAW MOŻNA ROZBUDOWAĆ O 1 DODATKOWY UNIFON

PANEL ZEWNĘTRZNY:

•
  Montaż natynkowy



• Daszek ochronny w zestawie


• Czytnik breloków i kart zbliżeniowych


•
  Bezpośrednie sterowanie elektrozaczepem (nie wymaga dodatkowego zasilania)


•
  Zasilanie: 13,5V DC z unifonu


•
  Wymiary panelu zewnętrznego (szer./wys./gł. [mm]): 74,5 / 165 / 40

OPIS BUDOWY I FUNKCJI:

• UNIFON:

1 - Głośnik

2 - Mikrofon

3 - Przycisk interkomu

4 - Przycisk otwarcia bramy

5 - Przycisk otwarcia drzwi/furtki

6 - Gniazdo zasilania

7 - Regulacja głośności dzwonka

8 - Gniazdo do podłączenia automatyki bramy

9 - Gniazdo do podłączenia panelu zewnętrznego

10 - Gniazdo do podłączenia dodatkowego unifonu

• PANEL ZEWNĘTRZNY:

1 - MIKROFON

2 - PRZYCISK WYWOŁANIA

3 - GŁOŚNIK

BRELOKI:

Zestaw zawiera aż 6 breloków:

• 4 niebieskie breloki zaprogramowane do otwierania elektrozaczepu przy wejściu


• 1 szary brelok służący do dodawania nowych breloków


• 1 czerwony brelok służący do usuwania breloków z pamięci

SPECYFIKACJA TECHNICZNA ZESTAWU:

•
  Typ: jednorodzinny


•
  Rodzaj transmisji: przewodowy


•
  Rodzaj zasilania: zasilacz sieciowy


•
  Zasilacz: 13,5V DC 1500 mA


•
  System łączenia: 3-żyłowy


•
  Ilość przewodów: 3 + 2 (EZ)


•
  Zasilanie elektrozaczepu: z panelu zewnętrznego


•
  Sterowanie bramą automatyczną: tak


•
  Możliwość rozbudowy o dodatkowy unifon: tak


•
  Możliwość rozbudowy o dodatkowy panel zewnętrzny: nie

SCHEMAT PODŁĄCZENIA:

1 - UNIFON

2 - PANEL ZEWNĘTRZNY

3 - ZASILACZ WTYCZKOWY

4 - ELEKTROZACZEP

5 - STEROWANIE NAPĘDEM BRAMY

MOŻLIWOŚCI ROZBUDOWY ZESTAWU O DODATKOWE ELEMENTY Z SERII MIZAR I NIE TYLKO:

Zestaw można rozbudować o dodatkowe urządzenia dostępne u nas na innych aukcjach:

• Słuchawka dodatkowa: OR-DOM-AT-929UD/W



• Breloki i karty: OR-ZS-890 (breloki), OR-ZS-892(karta)


• Elektrozaczepy


• Zasilacz na szynę DIN

CZĘSTE PYTANIA I ODPOWIEDZI:

1. Jaki przewód muszę zastosować do połączenia słuchawki z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 3 x 2 x 0,5mm2


• do 100m - zalecany przewód XzTKMXpw 3 x 2 x 0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44 dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę dokupić dodatkowe pastylki / breloki / karty ?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta, można to zrobić samemu każdy kolejny brelok dodaje się w około 30 sekund.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

•
  OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady


•
  OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą


•
  OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią


•
  OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

7. Czy do tego domofonu mogę podłączyć przycisk wyjścia/wejścia?

Tak, przycisk wyjścia/wejścia podłącza się do elektrozaczepu, a zasilanie jego jest pobierane z zasilania panelu zewnętrznego.

Polecamy nasze przyciski wyjścia:

• OR-ZS-813 Natynkowy, obudowa aluminiowa


• OR-ZS-814 Natynkowy, obudowa aluminiowa, podświetlany przycisk


• OR-ZS-819 Natynkowy, obudowa z tworzywa sztucznego


• OR-ZS-812 Podtynkowy,obudowa aluminiowa, podświetlany przycisk
